ترتيب سلك النت يتعرض العديد من المستخدمين في كثير من الأوقات إلى مشكلة انفصال الإنترنت، وذلك بسبب العديد من الأمور المُختلفة، ويعد قطع سلك النت من أكثر الأسباب المشهورة ، وذلك وفقا للكثير من المواقف، فمن الممكن أن ينقطع سلك النت خلال قيامك بالتنظيف أو من المحتمل أن تكون قد قمن بسحبه بطريقة خطأ أو ربما قد يكون السلك قد بات قديما وذلك بسبب مرور فترة كبيرة من الوقت، حيث هناك العديد من الأشخاص حتى الآن لا يعلمون طريقة تأريج سلك النت ولكن هذه العملية سهلة للغاية، فمن خلال هذا المقال سوف نتعرف معا عن كيفية ترتيب سلك الإنترنت.
كيفية ترتيب سلك النت بالصور
الادوات المستخدمة
الأدوات التي يجب أن تقوم باستخدامها عند ترتيب سلك النت هي كالتالي:
- أن تقوم بإحضار أراجة كما موضح بالصورة الأولى.
- وأيضًا قم بإحضار Rj كما موضح بالصورة الثانية.
- أما سلك الإنترنت تستطيع شراؤه.
خطوات ترتيب السلك
ثم قم بمتابعة الخطوات التالية حتى تتعرف على كيفية ترتيب سلك النت وهي كالتالي:
الأولى: قم بكشف أسلاك النت من الداخل، بمعنى أن تقوم بفك جزء صغير من الغلاف الُمحاط بالسلك الداخلي، وهو الذي سوف تقوم بإدخاله في الـ Rj.
الثانية: قم بفك الأسلاك، حتى تقوم بـ ترتيب سلك النت بالألوان الآتية كما هو موضح بالصورة، لأن الأسلاك تكون عبارة عن كل لونين مثل بعض يكونوا مرتبطين ببعضهم.
الثالثة: يجب أن تقوم بفك كل الأسلاك عن بعضهم ثم قم بإعادة ترتيب الألوان من جديد.
ملحوظة: ترتيب الألوان يبدأ من الجهة اليسار إلى الجهة الأيمن كما موضح بالصورة، على سبيل المثال: اللون الأبيض ثم اللون البرتقالي، ثم اللون البرتقالي مرة أخرى، وبعدها اللون الأخضر ثم الأبيض وهكذا.
الرابعة: قم بتسوية طول الأسلاك بالأراجة، حيث تكون السلوك غير متساوية في الطول فينبغي عليك، ضبطها بآلة قطع متواجدة أسفل الأراجة.

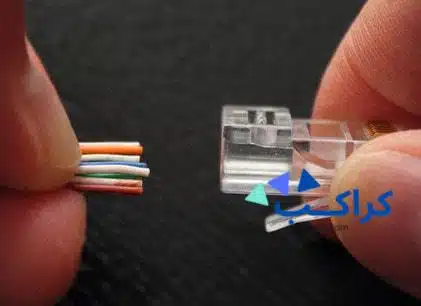

الخامسة: قم بإدخال الأسلاك إلى الـ Rj بشكل مرتب في أماكنهم كما موضح بالصورة.
الأخيرة: ثم بإدخال الـ Rj وهو بداخل الأسلاك إلى الأراجة، ثم قم بالضغط بشكل قوي عليهم، ثم قم بإخراج الـ Rj واستخدمه.
تعرف على: كيف يمكن تغيير الباسورد لراوتر اتصالات من الراوتر
تأريج سلك النت 4 طرف
من المتعارف عليه أن كابل النت يتكون من 8 سلوك، ولكن عند الاستخدام منهم بشكل فعلي عند تركيب الراوتر يكون 4 أطراف فقط يقابلهم في الأواخر أطراف نحاسية للتوصيل في الراوتر، والـ ٤ سلوك الأخرى بدون أي استخدامات، لذلك يمكنك تأريج كابل النت باستخدام أربعة أطراف فقط من السلك بدلاً من استخدام الأطراف كلها، فقم باتباع الخطوات التالية كما يلي:
اولًا: قم بإلغاء اللون الأبيض مع الأبيض بني، ثم اللون الأزرق مع الأزرق بني.
ثانيًا: قم باستخدام اللون الأخضر مع الأخضر أبيض، ثم اللون البرتقالي مع البرتقالي أبيض، وقم بتساوي أطراف الأسلاك بآلة القص المتواجدة في الأراجة.
ثالثًا: قم بوضع مسافة بين السلك باللون الأخضر، وإدخال السلوك الأخرى كما هو موضح في الصورة.
رابعًا: قم بالضغط عليهم بالاراجة.
شاهد أيضًا: معرفة استهلاك النت من اتصالات خطوة خطوة بالصور بدون تعب ولا مجهود
تأريج سلك النت كات 6
قم باتباع الخطوات التالية بالترتيب لمعرفة كيفية تأريج سلك النت كات 6 وهي كما يلي:
الخطوة الأولى: يتم تطبيق هذه الطريقة عمومًا على توصيلات Cat 6 RJ45 أثناء ترتيب سلك النت.
الخطوة الثانية: إذا كنت سوف تقوم باستخدام الأغطية بدون أي حاجز، فقم بإدخالها قبل عملية التركيب، تحقق من أن الاغطية اتجاهها للخارج وتجاه الموصل.
ملحوظة: هذه الصورة توضح لكم كيفية تأريج كابل النت كات ٦.
الخطوة الثالثة: قم بإزالة الغطاء البلاستيك عن سلك النت بمسافة صغيرة من خلال استخدام الآلة المخصصة بقطع السلوك، وقم بإبعاد السلوك عن بعضها بعد إزالة الغطاء.
ملحوظة: قد تجد سلك من المعدن أو موصل من البلاستيك وخيوط بين السلوك هذه زوائد قم بنزعها.
الخطوة الرابعة: قم باستخدام منظم السلوك 568-B على جميع أطراف كابل التصحيح بشكل قياسي بطريقة straighten
أما بالنسبة لنوع الكابل crossover قم باستخدام منظم الأسلاك 568-B من طرف واحد و 568 A على الطرف الآخر.
الخطوة الخامسة: قم بتجميع السلوك حسب الشكل الموضح بالصورة والألوان، وقم بشد الأسلاك حتى تصبح مستقيمة ثم قم بترتيبها وقطعها بالقصافة لتتساوى في مستوى واحد.
ثم قم بوضعها داخل الـ RJ45 كما هو موضح بالصورة التالية.
الخطوة السادسة: مع توجيه دبابيس الموصل للأعلى، قم بإدخال السلوك بكل حرص في الموصل.
قم بعمل ضغطة قوية بعد التركيب، حتى يتم تثبيت السلوك بشكل جيد على جهات الاتصال المتواجدة على جهاز الموصل.
يمكنك أن تقوم باستخدام شريط التحميل أو ما يعرف بـ load bar.
نصائح هامة لنجاح هذه الخطوة
أن شريط التحميل يوجد به عدة فتحات من جانب واحد بحواف مشفرة في أحد الأطراف.
ينبغي أن يكون في اتجاه الجانب sloted داخل الموصل يتم إدخال السلوك في آخره.
- ثم قم بقطع كل السلوك بزاوية حادة من الكابل.
- قم باستخدام آلة قطع قوية حتى تكون نهايات السلوك متساوية كما موضح أدناه.
- قم بمسك شريط التحميل بحيث تواجه الثقوب الداخلية تجاه الكابل.
- بعدها قم بإدخال الأسلاك عن طريق شريط التحميل، مع مراعاة الاتجاهات بكل حرص.
- قم بحركة شريط الحمل لمسافة بعيدة لأقصى حد.
- ثم قم بقطع نهايات السلوك الزائدة مع قطع مستقيم يصل إلى 0.25 بعد شريط التحميل، مع توجيه دبابيس الموصل لأعلى.
- قم بحركة عدد أشرطة التحميل إلى الموصل.
تحقق من أن السلوك ثابتة حتى آخر الموصل. - ينبغي أن تكون سلوك اللون البني على الجهة اليمنى.
الخطوة السابعة: تحقق من إدخال كل السلوك بالكامل في الموصل.
ينبغي أن يكون هناك ما يكفي من الغطاء البلاستيكي الحافظ له داخل الموصل حتى يثبت لفترة طويلة.
نصيحة: قم بحركة شريط التحميل إلى الجهة الأمامية عند اللزوم لتوفير الموضع المناسب.
الخطوة الثامنة: قم بوضع الموصل في آلة التجعيد، وقم بالضغط بشكل قوي حتى يصل المقبض إلى التأرجح بشكل كامل .
الخطوة التاسعة: قم بتكرار هذه الطريقة على الطرف الآخر باستخدام منظم السلوك.
تحقق من تحريك الغطاء اللاصق بطريقة صحيحة فوق الموصل عند الانتهاء.
الخطوة الأخيرة: قم باستخدام بشكل دائم أثناء تركيب سلك النت جهاز لاختبار الكابل (testing cable) للتأكد من أن التوصيل سليم والتركيب صحيح.
لا يفوتك معرفة: كيفية تقليل حجم استهلاك الرام وتسريع متصفح الإنترنت
ترتيب الوان سلك النت كروس
سوف نعرض لكم الطريقة الأمثل لـ ترتيب سلك النت في الكابل بطريقة الكروس اوفر، اتبع الخطوات الموضح بالصورة أدناه.
وهكذا تكون أطراف السلوك وهى موصلة في الـ RJ
يتم استخدام كابل الكروس للتوصيل بين جهازين من نفس النوع، بمعنى أنه من الإمكان أن تقوم بإستخدام عمل شبكة بين جهازين حاسوب p2p.
يكون ترتيب السلوك في كلا طرفي السلك مختلف كما هو موضح بالصورة في الأعلى.
يكون هناك طرف من السلك متأرج بشكل عادي Straight والطرف الآخر يكون عكسه بمعنى كروس crossover
قم بتبديل طرف السلك رقم 1 بدل3 وطرف السلك رقم 2 بدل 6.
